规则引擎¶

EMQ X 规则引擎介绍¶

使用 EMQ X 的规则引擎可以灵活地处理消息和事件。使用规则引擎可以方便地实现诸如将消息转换成指定格式，然后存入数据库表，或者发送到消息队列等。

与 EMQ X 规则引擎相关的概念包括: 规则(rule)、动作(action)、资源(resource) 和资源类型(resource-type)。

规则 (Rule): 规则由 SQL 语句和动作列表组成。 SQL 语句用于筛选或转换事件中的数据。动作是 SQL 语句匹配通过之后，所执行的任务。动作列表包含一个或多个动作及其参数。
动作 (Action): 动作定义了一个针对数据的操作。动作可以绑定资源，也可以不绑定。例如，“inspect” 动作不需要绑定资源，它只是简单打印数据内容和动作参数。而 “data_to_webserver” 动作需要绑定一个 web_hook 类型的资源，此资源中配置了 URL。
资源 (Resource): 资源是通过资源类型为模板实例化出来的对象，保存了与资源相关的配置(比如数据库连接地址和端口、用户名和密码等)。
资源类型 (Resource Type): 资源类型是资源的静态定义，描述了此类型资源需要的配置项。

Important

动作和资源类型是由 emqx 或插件的代码提供的，不能通过 API 和 CLI 动态创建。

SQL 语句¶

SQL 语法¶

SQL 语句用于从原始数据中，根据条件筛选出字段，并进行预处理和转换，基本格式为:

SELECT <字段名> FROM <触发事件> [WHERE <条件>]

FROM、SELECT 和 WHERE 子句:

FROM 子句将规则挂载到某个触发事件上，比如 “消息发布”，“连接完成”，“连接断开” 等
SELECT 子句用于筛选或转换事件中的字段
WHERE 子句用于根据条件筛选事件

SQL 语句示例:¶

从 topic 为 “t/a” 的消息中提取所有字段:

SELECT * FROM "message.publish" WHERE topic = 't/a'

从 topic 能够匹配到 ‘t/#’ 的消息中提取所有字段。注意这里使用了 ‘=~’ 操作符进行带通配符的 topic 匹配:
```
SELECT * FROM "message.publish" WHERE topic =~ 't/#'
```
从 topic 能够匹配到 ‘t/#’ 的消息中提取 qos，username 和 client_id 字段:
```
SELECT qos, username, client_id FROM "message.publish" WHERE topic =~ 't/#'
```
从任意 topic 的消息中提取 username 字段，并且筛选条件为 username = ‘Steven’:
```
SELECT username FROM "message.publish" WHERE username='Steven'
```
从任意 topic 的消息的消息体(payload) 中提取 x 字段，并创建别名 x 以便在 WHERE 子句中使用。WHERE 子句限定条件为 x = 1。注意 payload 必须为 JSON 格式。举例：此 SQL 语句可以匹配到消息体 {“x”: 1}, 但不能匹配到消息体 {“x”: 2}:
```
SELECT payload.x as x FROM "message.publish" WHERE x=1
```
类似于上面的 SQL 语句，但嵌套地提取消息体中的数据，此 SQL 语句可以匹配到消息体 {“x”: {“y”: 1}}:
```
SELECT payload.x.y as a FROM "message.publish" WHERE a=1
```

在 client_id = ‘c1’ 尝试连接时，提取其来源 IP 地址和端口号:

SELECT peername as ip_port FROM "client.connected" WHERE client_id = 'c1'

筛选所有订阅 ‘t/#’ 主题且订阅级别为 QoS1 的 client_id。注意这里用的是严格相等操作符 ‘=’，所以不会匹配主题为 ‘t’ 或 ‘t/+/a’ 的订阅请求:
```
SELECT client_id FROM "client.subscribe" WHERE topic = 't/#' and qos = 1
```
事实上，上例中的 topic 和 qos 字段，是当订阅请求里只包含了一对 (Topic, QoS) 时，为使用方便而设置的别名。但如果订阅请求中 Topic Filters 包含了多个 (Topic, QoS) 组合对，那么必须显式使用 contains_topic() 或 contains_topic_match() 函数来检查 Topic Filters 是否包含指定的 (Topic, QoS):
```
SELECT client_id FROM "client.subscribe" WHERE contains_topic(topic_filters, 't/#')

SELECT client_id FROM "client.subscribe" WHERE contains_topic(topic_filters, 't/#', 1)
```

Important

FROM 子句后面的触发事件需要用双引号 "" 引起来。
WHERE 子句后面接筛选条件，如果使用到字符串需要用单引号 '' 引起来。
SELECT 子句中，若使用 "." 符号对 payload 进行嵌套选择，必须保证 payload 为 JSON 格式。

FROM 子句可用的触发事件¶

事件名	释义
message.publish	消息发布
message.deliver	消息投递
message.acked	消息确认
message.dropped	消息丢弃
client.connected	连接完成
client.disconnected	连接断开
client.subscribe	订阅
client.unsubscribe	取消订阅

SELECT 子句可用的字段¶

SELECT 子句可用的字段与触发事件的类型相关。其中 client_id, username 和 event 是通用字段，每种事件类型都有。

message.publish¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “message.publish”
id	MQTT 消息 ID
topic	MQTT 主题
payload	MQTT 消息体
peername	客户端的 IPAddress 和 Port
qos	MQTT 消息的 QoS
timestamp	时间戳

message.deliver¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “message.deliver”
id	MQTT 消息 ID
topic	MQTT 主题
payload	MQTT 消息体
peername	客户端的 IPAddress 和 Port
qos	MQTT 消息的 QoS
timestamp	时间戳
auth_result	认证结果
mountpoint	消息主题挂载点

message.acked¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “message.acked”
id	MQTT 消息 ID
topic	MQTT 主题
payload	MQTT 消息体
peername	客户端的 IPAddress 和 Port
qos	MQTT 消息的 QoS
timestamp	时间戳

message.dropped¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “message.dropped”
id	MQTT 消息 ID
topic	MQTT 主题
payload	MQTT 消息体
peername	客户端的 IPAddress 和 Port
qos	MQTT 消息的 QoS
timestamp	时间戳
node	节点名

client.connected¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “client.connected”
auth_result	认证结果
clean_start	MQTT clean start 标志位
connack	MQTT CONNACK 结果
connected_at	连接时间戳
is_bridge	是否是桥接
keepalive	MQTT 保活间隔
mountpoint	消息主题挂载点
peername	客户端的 IPAddress 和 Port
proto_ver	MQTT 协议版本

client.disconnected¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “client.disconnected”
auth_result	认证结果
mountpoint	消息主题挂载点
peername	客户端的 IPAddress 和 Port
reason_code	断开原因码

client.unsubscribe¶

client_id	Client ID
username	用户名
event	事件类型，固定为 “client.unsubscribe”
auth_result	认证结果
mountpoint	消息主题挂载点
peername	客户端的 IPAddress 和 Port
topic_filters	MQTT 订阅列表
topic	MQTT 订阅列表中的第一个订阅的主题
QoS	MQTT 订阅列表中的第一个订阅的 QoS

在 Dashboard 中测试 SQL 语句¶

Dashboard 界面提供了 SQL 语句测试功能，通过给定的 SQL 语句和事件参数，展示 SQL 测试结果。

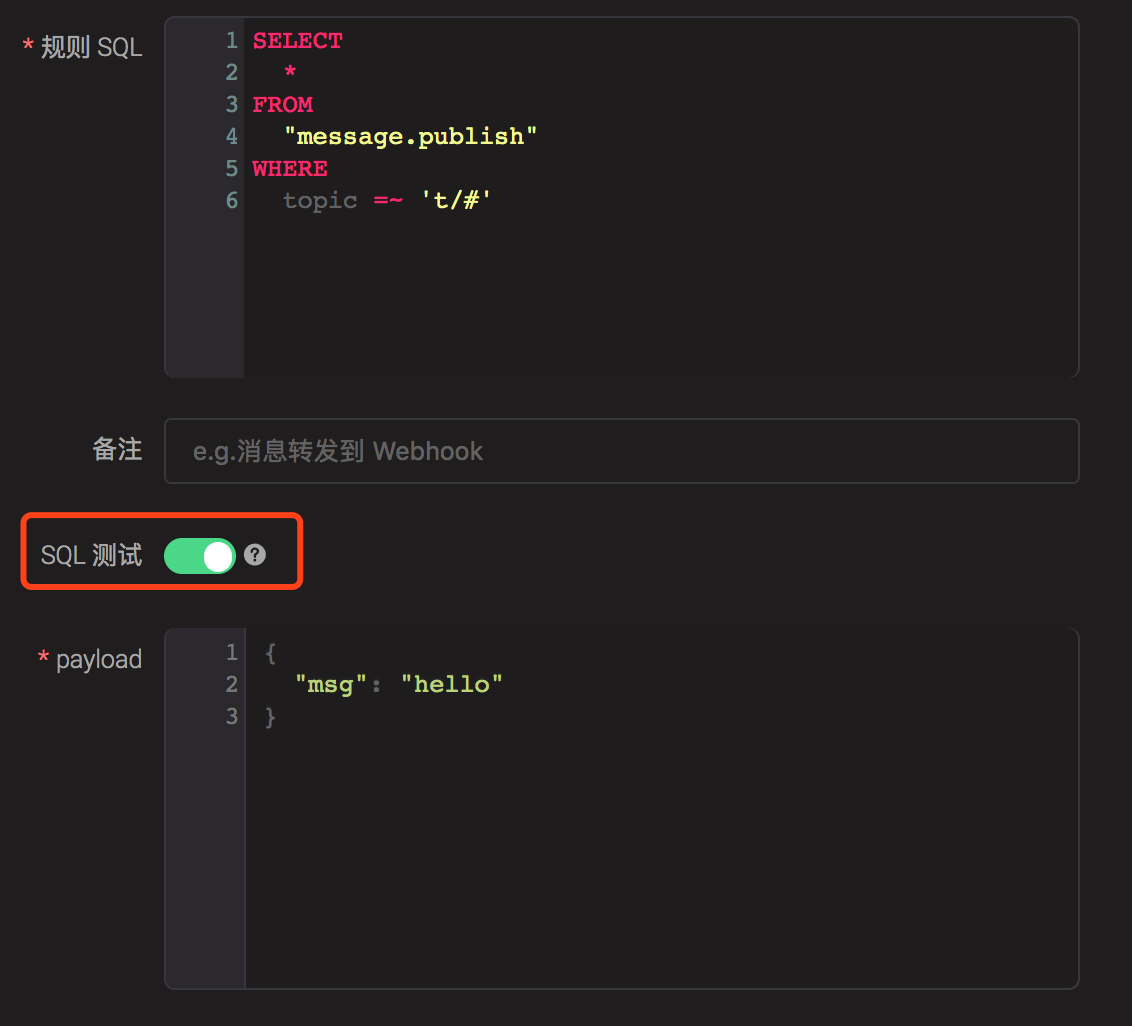

在创建规则界面，输入 规则SQL，并启用 SQL 测试 开关:

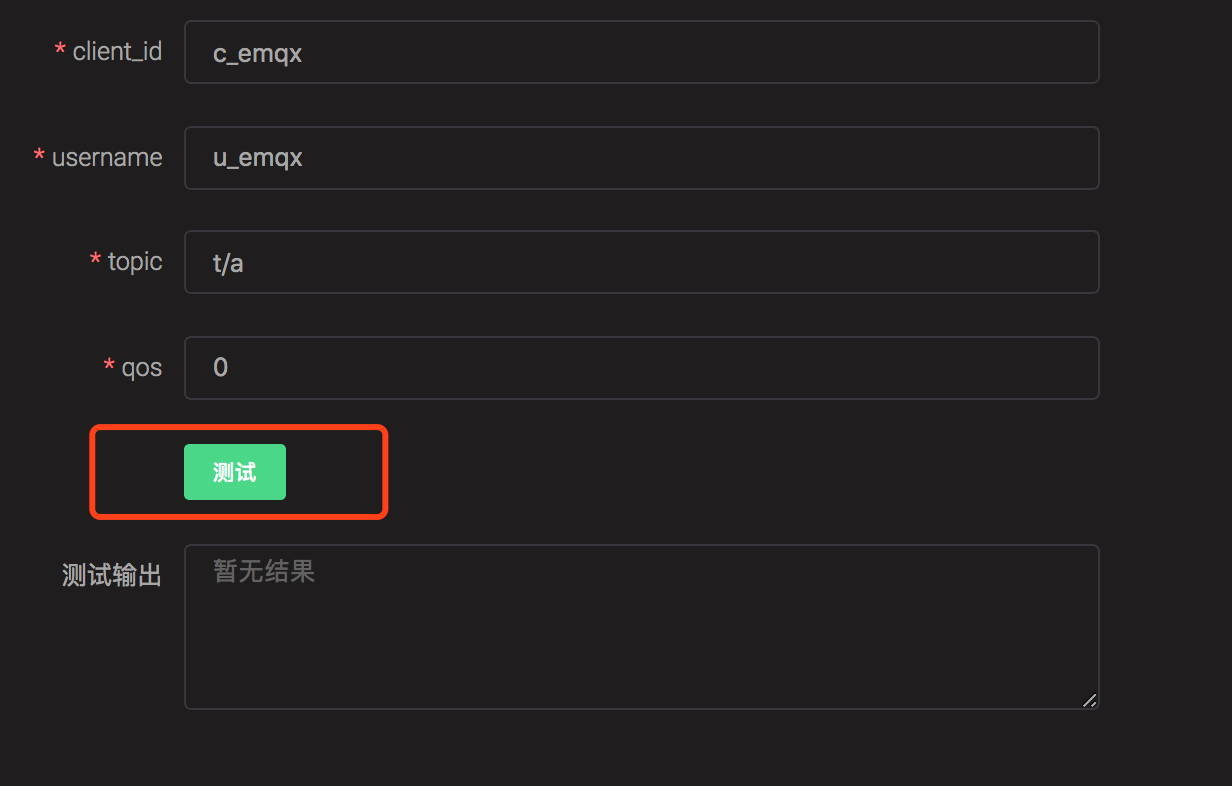

修改模拟事件的字段，或者使用默认的配置，点击测试按钮:

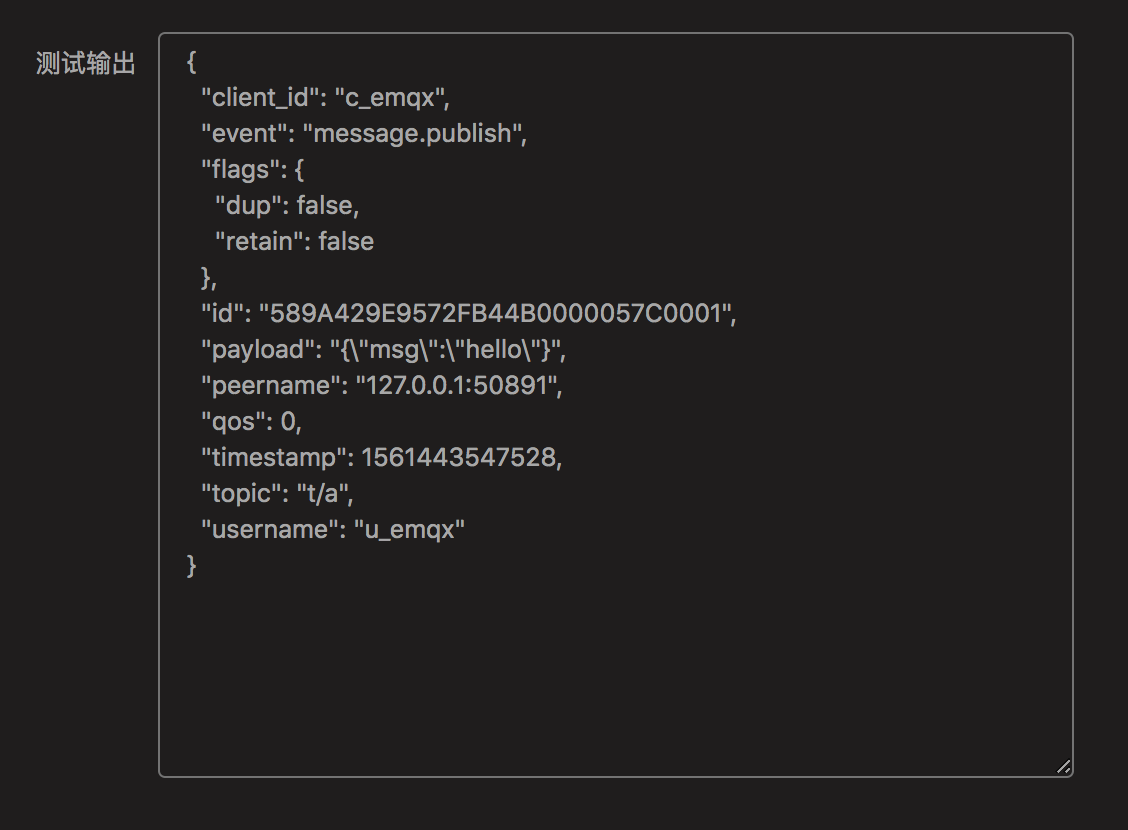

SQL 处理后的结果将在 测试输出 文本框里展示:

规则引擎管理命令和 HTTP API¶

规则引擎(rule engine) 命令¶

rules 命令¶

rules list	List all rules
rules show <RuleId>	Show a rule
emqx_ctl rules create <sql> <actions> [-d [<descr>]]	Create a rule
rules delete <RuleId>	Delete a rule

rules create¶

创建一个新的规则。参数:

<sql>: 规则 SQL
<actions>: JSON 格式的动作列表
-d <descr>: 可选，规则描述信息

使用举例:

## 创建一个测试规则，简单打印所有发送到 't/a' 主题的消息内容
$ ./bin/emqx_ctl rules create \
  'select * from "message.publish"' \
  '[{"name":"inspect", "params": {"a": 1}}]' \
  -d 'Rule for debug'

Rule rule:9a6a725d created

上例创建了一个 ID 为 rule:9a6a725d 的规则，动作列表里只有一个动作：动作名为 inspect，动作的参数是 {"a": 1}。

rules list¶

列出当前所有的规则:

$ ./bin/emqx_ctl rules list

rule(id='rule:9a6a725d', for='['message.publish']', rawsql='select * from "message.publish"', actions=[{"metrics":...,"name":"inspect","params":...}], metrics=..., enabled='true', description='Rule for debug')

rules show¶

查询规则:

## 查询 RuleID 为 'rule:9a6a725d' 的规则
$ ./bin/emqx_ctl rules show 'rule:9a6a725d'

rule(id='rule:9a6a725d', for='['message.publish']', rawsql='select * from "message.publish"', actions=[{"metrics":...,"name":"inspect","params":...}], metrics=..., enabled='true', description='Rule for debug')

rules delete¶

删除规则:

## 删除 RuleID 为 'rule:9a6a725d' 的规则
$ ./bin/emqx_ctl rules delete 'rule:9a6a725d'

ok

rule-actions 命令¶

rule-actions list [-k [<eventype>]]	List actions
rule-actions show <ActionId>	Show a rule action

Note

动作可以由 emqx 内置(称为系统内置动作)，或者由 emqx 插件编写，但不能通过 CLI/API 添加或删除。

rule-actions show¶

查询动作:

## 查询名为 'inspect' 的动作
$ ./bin/emqx_ctl rule-actions show 'inspect'

action(name='inspect', app='emqx_rule_engine', for='$any', types=[], title ='Inspect (debug)', description='Inspect the details of action params for debug purpose')

rule-actions list¶

列出符合条件的动作:

## 列出当前所有的动作
$ ./bin/emqx_ctl rule-actions list

action(name='data_to_rabbit', app='emqx_bridge_rabbit', for='$any', types=[bridge_rabbit], title ='Data bridge to RabbitMQ', description='Store Data to Kafka')
action(name='data_to_timescaledb', app='emqx_backend_pgsql', for='$any', types=[timescaledb], title ='Data to TimescaleDB', description='Store data to TimescaleDB')
...

## 列出所有 EventType 类型匹配 'client.connected' 的动作
## '$any' 表明此动作可以绑定到到所有类型的事件上。
$ ./bin/emqx_ctl rule-actions list -k 'client.connected'

action(name='data_to_cassa', app='emqx_backend_cassa', for='$any', types=[backend_cassa], title ='Data to Cassandra', description='Store data to Cassandra')
action(name='data_to_dynamo', app='emqx_backend_dynamo', for='$any', types=[backend_dynamo], title ='Data to DynamoDB', description='Store Data to DynamoDB')
...

resources 命令¶

resources create <type> [-c [<config>]] [-d [<descr>]]	Create a resource
resources list [-t <ResourceType>]	List resources
resources show <ResourceId>	Show a resource
resources delete <ResourceId>	Delete a resource

resources create¶

创建一个新的资源，参数:

type: 资源类型
-c config: JSON 格式的配置
-d descr: 可选，资源的描述

$ ./bin/emqx_ctl resources create 'web_hook' -c '{"url": "http://host-name/chats"}' -d 'forward msgs to host-name/chats'

Resource resource:a7a38187 created

resources list¶

列出当前所有的资源:

$ ./bin/emqx_ctl resources list

resource(id='resource:a7a38187', type='web_hook', config=#{<<"url">> => <<"http://host-name/chats">>}, status=#{is_alive => false}, description='forward msgs to host-name/chats')

resources list by type¶

列出当前所有的资源:

$ ./bin/emqx_ctl resources list --type='web_hook'

resource(id='resource:a7a38187', type='web_hook', config=#{<<"url">> => <<"http://host-name/chats">>}, status=#{is_alive => false}, description='forward msgs to host-name/chats')

resources show¶

查询资源:

$ ./bin/emqx_ctl resources show 'resource:a7a38187'

resource(id='resource:a7a38187', type='web_hook', config=#{<<"url">> => <<"http://host-name/chats">>}, status=#{is_alive => false}, description='forward msgs to host-name/chats')

resources delete¶

删除资源:

$ ./bin/emqx_ctl resources delete 'resource:a7a38187'

ok

resource-types 命令¶

resource-types list	List all resource-types
resource-types show <Type>	Show a resource-type

Note

资源类型可以由 emqx 内置(称为系统内置资源类型)，或者由 emqx 插件编写，但不能通过 CLI/API 添加或删除。

resource-types list¶

列出当前所有的资源类型:

./bin/emqx_ctl resource-types list

resource_type(name='backend_mongo_rs', provider='emqx_backend_mongo', title ='MongoDB Replica Set Mode', description='MongoDB Replica Set Mode')
resource_type(name='backend_cassa', provider='emqx_backend_cassa', title ='Cassandra', description='Cassandra Database')
...

resource-types show¶

查询资源类型:

$ ./bin/emqx_ctl resource-types show backend_mysql

resource_type(name='backend_mysql', provider='emqx_backend_mysql', title ='MySQL', description='MySQL Database')

规则引擎 HTTP API¶

规则 API¶

创建规则¶

API 定义:

POST api/v3/rules

参数定义:

rawsql	String，用于筛选和转换原始数据的 SQL 语句
actions	JSON Array，动作列表
actions.name	String, 动作名字
actions.params	JSON Object, 动作参数
description	String，可选，规则描述

API 请求示例:

GET http://localhost:8080/api/v3/rules

API 请求消息体:

{
  "rawsql": "select * from \"message.publish\"",
  "actions": [{
      "name": "inspect",
      "params": {
          "a": 1
      }
  }],
  "description": "test-rule"
}

API 返回数据示例:

{
  "code": 0,
  "data": {
      "actions": [{
          "name": "inspect",
          "params": {
              "a": 1
          }
      }],
      "description": "test-rule",
      "enabled": true,
      "for": "message.publish",
      "id": "rule:34476883",
      "rawsql": "select * from \"message.publish\""
  }
}

查询规则¶

API 定义:

GET api/v3/rules/:id

API 请求示例:

GET api/v3/rules/rule:34476883

API 返回数据示例:

{
  "code": 0,
  "data": {
      "actions": [{
          "name": "inspect",
          "params": {
              "a": 1
          }
      }],
      "description": "test-rule",
      "enabled": true,
      "for": "message.publish",
      "id": "rule:34476883",
      "rawsql": "select * from \"message.publish\""
  }
}

获取当前规则列表¶

API 定义:

GET api/v3/rules

API 返回数据示例:

{
  "code": 0,
  "data": [{
      "actions": [{
          "name": "inspect",
          "params": {
              "a": 1
          }
      }],
      "description": "test-rule",
      "enabled": true,
      "for": "message.publish",
      "id": "rule:34476883",
      "rawsql": "select * from \"message.publish\""
  }]
}

删除规则¶

API 定义:

DELETE api/v3/rules/:id

请求参数示例:

DELETE api/v3/rules/rule:34476883

API 返回数据示例:

{
  "code": 0
}

动作 API¶

获取当前动作列表¶

API 定义:

GET api/v3/actions?for=${hook_type}

API 请求示例:

GET api/v3/actions

API 返回数据示例:

{
  "code": 0,
  "data": [{
      "app": "emqx_rule_engine",
      "description": "Republish a MQTT message to another topic",
      "for": "message.publish",
      "name": "republish",
      "params": {
          "target_topic": {
              "description": "To which topic the message will be republished",
              "format": "topic",
              "required": true,
              "title": "To Which Topic",
              "type": "string"
          }
      },
      "types": []
  }]
}

API 请求示例:

GET 'api/v3/actions?for=client.connected'

API 返回数据示例:

{
  "code": 0,
  "data": [{
      "app": "emqx_rule_engine",
      "description": "Inspect the details of action params for debug purpose",
      "for": "$any",
      "name": "inspect",
      "params": {},
      "types": []
  }]
}

查询动作¶

API 定义:

GET api/v3/actions/:action_name

API 请求示例:

GET 'api/v3/actions/inspect'

API 返回数据示例:

{
  "code": 0,
  "data": {
      "app": "emqx_rule_engine",
      "description": "Inspect the details of action params for debug purpose",
      "for": "$any",
      "name": "inspect",
      "params": {},
      "types": []
  }
}

资源类型 API¶

获取当前资源类型列表¶

API 定义:

GET api/v3/resource_types

返回数据示例:

{
  "code": 0,
  "data": [{
      "config": {
          "url": "http://host-name/chats"
      },
      "description": "forward msgs to host-name/chats",
      "id": "resource:a7a38187",
      "type": "web_hook"
  }]
}

查询资源类型¶

API 定义:

GET api/v3/resource_types/:type

返回数据示例:

GET api/v3/resource_types/web_hook

{
  "code": 0,
  "data": {
      "description": "WebHook",
      "name": "web_hook",
      "params": {},
      "provider": "emqx_web_hook"
  }
}

获取某种类型的资源¶

API 定义:

GET api/v3/resource_types/:type/resources

API 请求示例:

GET api/v3/resource_types/web_hook/resources

API 返回数据示例:

{
  "code": 0,
  "data": [{
      "config": {"url":"http://host-name/chats"},
      "description": "forward msgs to host-name/chats",
      "id": "resource:6612f20a",
      "type": "web_hook"
  }]
}

资源 API¶

创建资源¶

API 定义:

POST api/v3/resources

API 参数定义:

type	String, 资源类型
config	JSON Object, 资源配置
description	String，可选，规则描述

API 请求参数示例:

{
  "type": "web_hook",
  "config": {
      "url": "http://127.0.0.1:9910",
      "headers": {"token":"axfw34y235wrq234t4ersgw4t"},
      "method": "POST"
  },
  "description": "web hook resource-1"
}

API 返回数据示例:

{
  "code": 0,
  "data": {
      "config": {
          "headers":{"token":"axfw34y235wrq234t4ersgw4t"},
          "method":"POST",
          "url":"http://127.0.0.1:9910"
      },
      "description": "web hook resource-1",
      "id": "resource:62763e19",
      "type": "web_hook"
  }
}

获取资源列表¶

API 定义:

GET api/v3/resources

API 返回数据示例:

{
  "code": 0,
  "data": [{
      "config": {
          "headers":{"token":"axfw34y235wrq234t4ersgw4t"},
          "method":"POST",
          "url":"http://127.0.0.1:9910"
      },
      "description": "web hook resource-1",
      "id": "resource:62763e19",
      "type": "web_hook"
  }]
}

查询资源¶

API 定义:

GET api/v3/resources/:resource_id

API 返回数据示例:

GET 'api/v3/resources/resource:62763e19'

{
  "code": 0,
  "data": {
      "config": {
          "headers":{"token":"axfw34y235wrq234t4ersgw4t"},
          "method":"POST",
          "url":"http://127.0.0.1:9910"
      },
      "description": "web hook resource-1",
      "id": "resource:62763e19",
      "type": "web_hook"
  }
}

删除资源¶

API 定义:

DELETE api/v3/resources/:resource_id

API 返回数据示例:

DELETE 'api/v3/resources/resource:62763e19'

{
  "code": 0
}

与规则引擎相关的状态、统计指标和告警¶

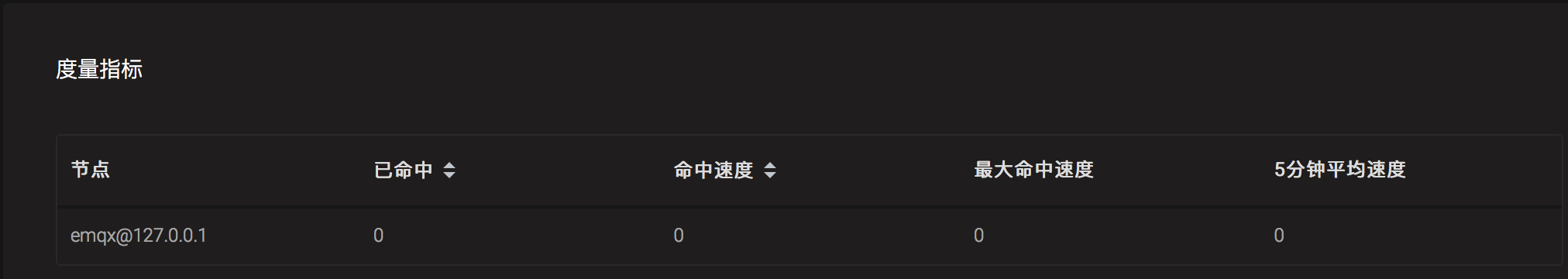

规则状态和统计指标¶

已命中: 规则命中(规则 SQL 匹配成功)的次数，
命中速度: 规则命中的速度(次/秒)
最大命中速度: 规则命中速度的峰值(次/秒)
5分钟平均速度: 5分钟内规则的平均命中速度(次/秒)

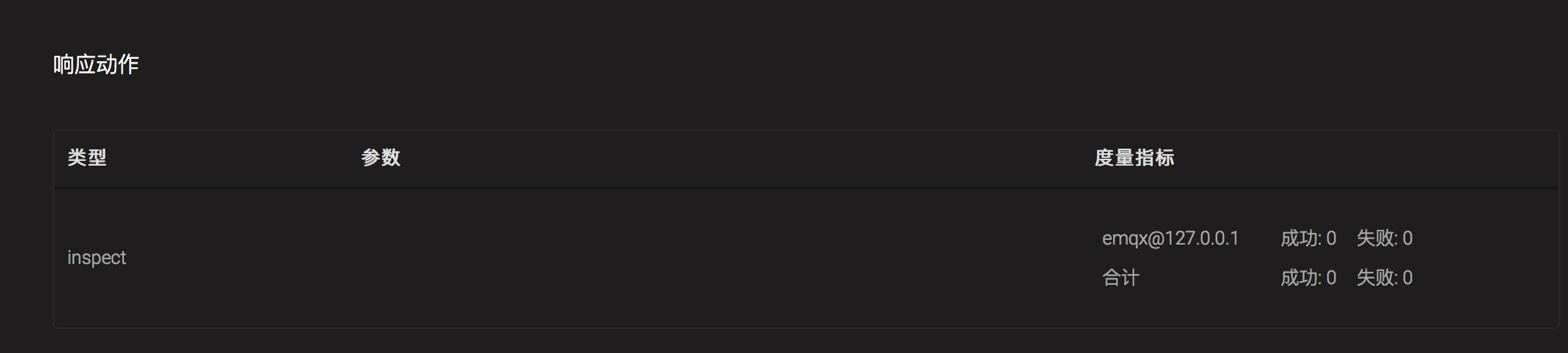

动作状态和统计指标¶

成功: 动作执行成功次数
失败: 动作执行失败次数

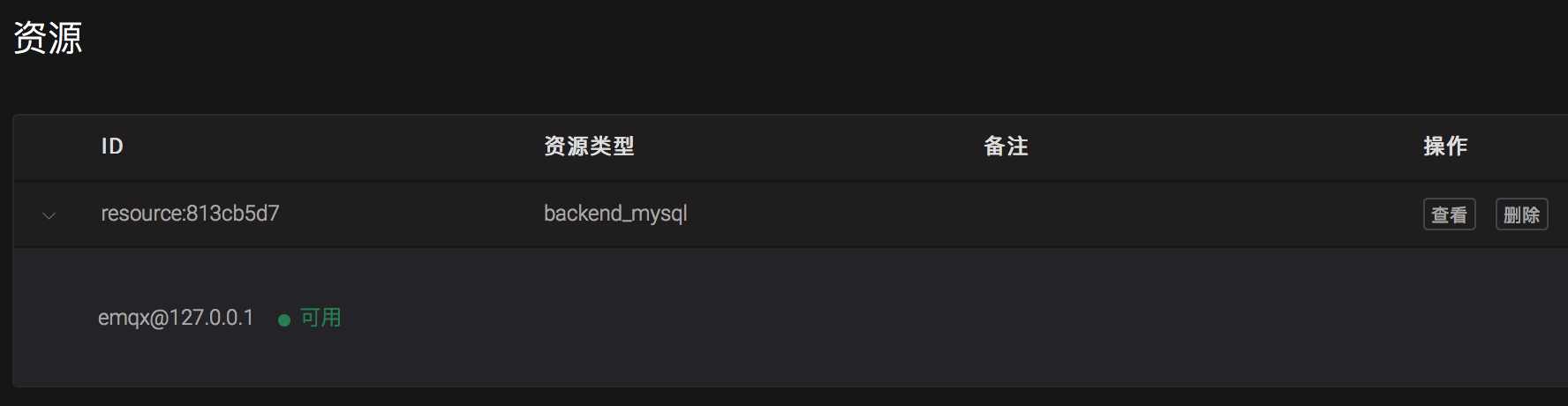

资源状态和告警¶

可用: 资源可用
不可用: 资源不可用(比如数据库连接断开)

创建规则举例¶

通过 CLI 创建数据库和桥接规则¶

创建 Inspect 规则

创建 WebHook 规则

通过 DashBoard 创建数据库和桥接规则¶

规则引擎¶

EMQ X 规则引擎介绍¶

SQL 语句¶

SQL 语法¶

SQL 语句示例:¶

FROM 子句可用的触发事件¶

SELECT 子句可用的字段¶

message.publish¶

message.deliver¶

message.acked¶

message.dropped¶

client.connected¶

client.disconnected¶

client.subscribe¶

client.unsubscribe¶

在 Dashboard 中测试 SQL 语句¶

规则引擎管理命令和 HTTP API¶

规则引擎(rule engine) 命令¶

rules 命令¶

rules create¶

rules list¶

rules show¶

rules delete¶

rule-actions 命令¶

rule-actions show¶

rule-actions list¶

resources 命令¶

resources create¶

resources list¶

resources list by type¶

resources show¶

resources delete¶

resource-types 命令¶

resource-types list¶

resource-types show¶

规则引擎 HTTP API¶

规则 API¶

创建规则¶

查询规则¶

获取当前规则列表¶

删除规则¶

动作 API¶

获取当前动作列表¶

查询动作¶

资源类型 API¶

获取当前资源类型列表¶

查询资源类型¶

获取某种类型的资源¶

资源 API¶

创建资源¶

获取资源列表¶

查询资源¶

删除资源¶

与规则引擎相关的状态、统计指标和告警¶

规则状态和统计指标¶

动作状态和统计指标¶

资源状态和告警¶

创建规则举例¶

通过 CLI 创建数据库和桥接规则¶

通过 DashBoard 创建数据库和桥接规则¶
